Windows Server 2012 R2 Hyper-V と Azure Site Recovery で DR

こんにちは。
JMテクノロジー 西森と言います。

ネクストスケープさんとは同じ豆蔵HDのグループ会社の関係ということもあり、
今回ネスケラボに参加させて頂くことになりました。

主にAzureのIaaSソリューションに関して、色々と書きたいなと思っています。

初回はタイトルの通り、最新バージョンのHyper-VとAzure Site Recovery(ASR)を使って、
さくっとクラウド上にDR環境を作ってみたいと思います。


今回は一番ベーシックなシナリオとして、オンプレミスのHyper-V上に導入した仮想マシンを
ASRでAzure上にバックアップしてみます。

なおオンプレミス環境及び構成は以下の通りです。
----------
仮想化サーバー:Hyper-V実行マシン(物理サーバー)
 ホスト名:hvhost001
 OS:Windows Server 2012 R2 Standard Edition
 IP:192.168.36.242

仮想マシン:Hyper-V上で動作するゲストサーバー(仮想OS)
 ホスト名:hvsrv101
 OS:Windows Server 2012 R2 Standard Edition
 IP:192.168.36.243
----------

hvhost001 上でhvsrv101 が動作している、という環境です。

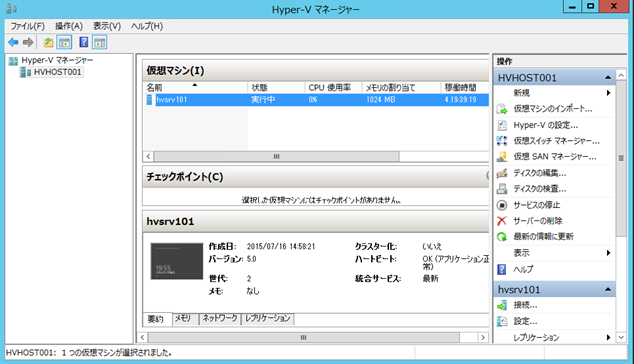

参考までに、hvhost001上のHyper-Vマネージャーはこんな感じです。
Hyper-V Manager

その他必要な前提条件として、
・hvhost001がインターネットにhttpsで接続可能で、かつDNS名前解決が可能であること
・Azureアカウント及びサブスクリプションが利用できること
が必要です。

それでは、実際に設定をやってみましょう!


1. ASRの作成
Azureコンソールから、「RECOVERRY SERVICE」を選択し、新規作成を選択します。
今回は、
 名前:asrtest01
 地域:西日本
で作成します。

2. ASRの設定①
2.1 ASR設定

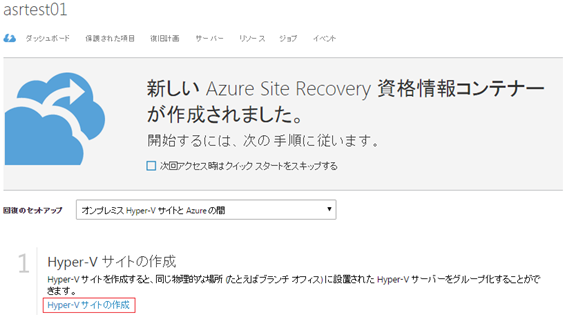

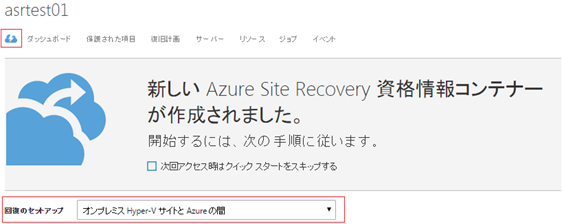

作成したら、「回復のセットアップ」で「オンプレミスHyper-VサイトとAzureの間」を選択します。
ASR01

2.2 Hyper-Vサイトの登録
次に、Hyper-Vサイトの登録を行います。メニューから「Hyper-Vサイトの作成」を選択します。
ASR02
サイト名の入力を求められるので、今回は
 Hyper-Vサイト名:asrtest01_site01
と入力します。

2.3 登録キー及びプロバイダーのダウンロード
次にHyper-Vサーバーへ導入が必要となる登録キー、及び「Microsoft Azure Site Recovery プロバイダー for Hyper-V」
(要はクライアントモジュールみたいなもの)をダウンロードします。

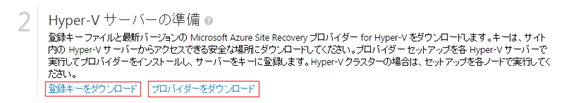

メニューから「登録キーをダウンロード」「プロバイダーをダウンロード」をそれぞれ選択し、ダウンロードを実施します。
ASR03

3. ストレージアカウントの作成
acrtest01のメニューから「ストレージアカウントを作成」を選択します。
今回は
 URL:asrtest01sa
 場所:日本(西)
 レプリケーション:ジオ冗長 ※必須
と入力します。
なお、レプリケーションは「ジオ冗長」が必須です。
これを選択しないと、ASR用ストレージアカウントとして指定が出来なくなります。

4. ネットワークの作成
acrtest01のメニューから「Azure仮想ネットワークの作成」を選択します。
今回は
 名前:asrtest01nw
 場所:日本(西)
 アドレス空間:
  開始IP:192.168.36.0
  CIDR:/24
 サブネット:
  名称:Subnet-1
  開始IP:192.168.36.0
  CIDR:/24
と入力します。

4. Hyper-V仮想化サーバーへのモジュールインストール&設定
仮想化サーバーであるhvhost001に対して、モジュールのインストール及び登録キーを設定します。

最初に、2.3でダウンロードしたモジュール及び登録キーをhvhost001のc:\asrtest001 以下に配置します。

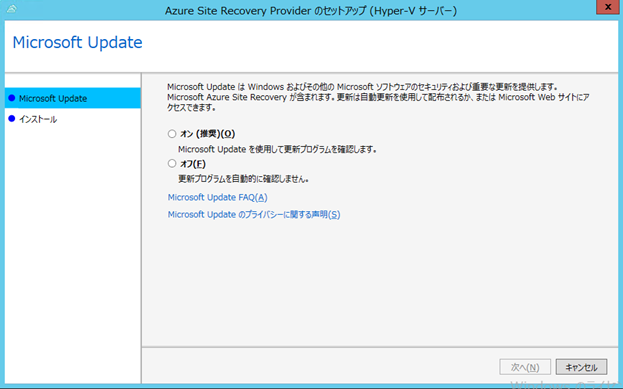

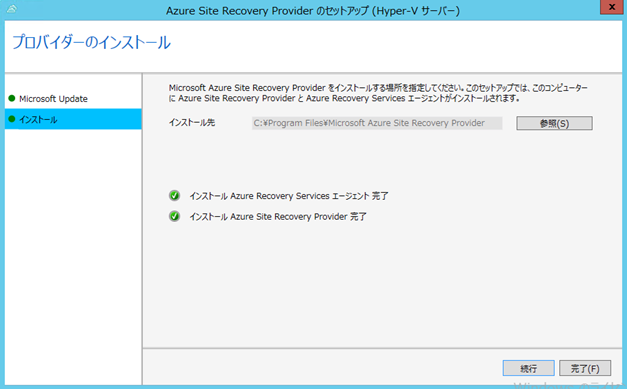

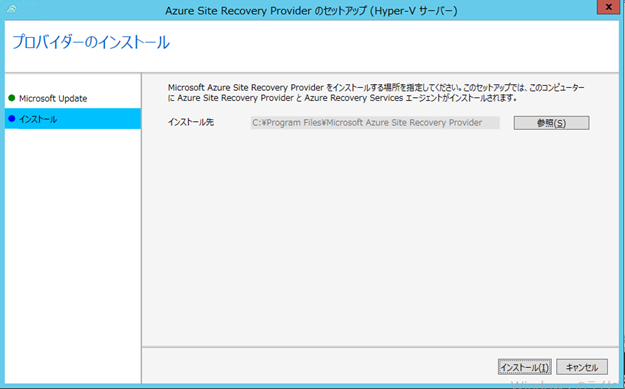

配置後は「AzureSiteRecoveryProvider」を実行してインストールウィザードを開始し、進めていきます。
ASR04

ASR05

ASR06
続行を選んで、そのままキーの登録に移ります。

ASR07

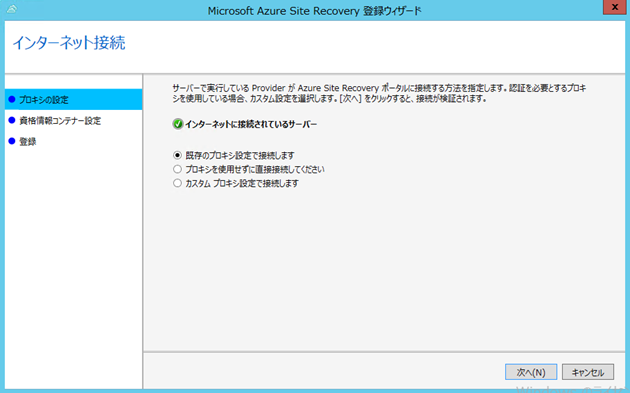

弊社環境はプロキシがないので、直接接続としました。こちらは環境に合わせて設定してください。

ASR08

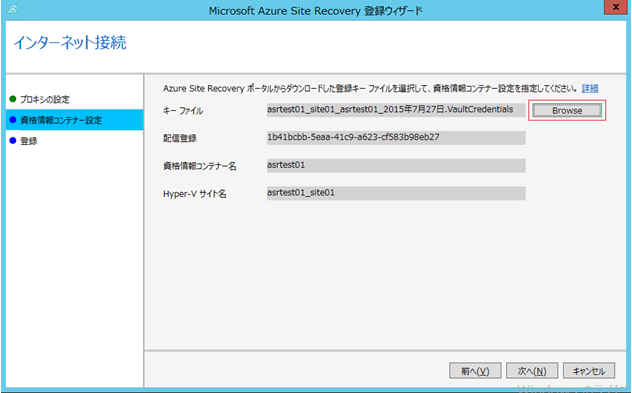

「Browse」からダウンロードした登録キーを指定すると、コンテナー名やサイト名などが自動登録されます。

ASR09

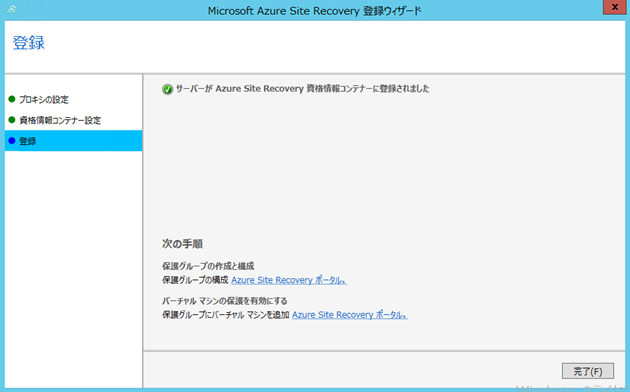

上記画面になれば完了です。
これでHyper-V側での作業が完了となりますので、引き続きAzure側で設定を実施していきます。

6. ASRの設定②
6.1. 保護グループの作成

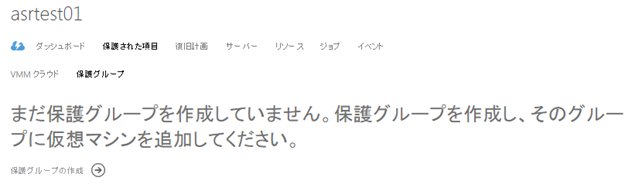

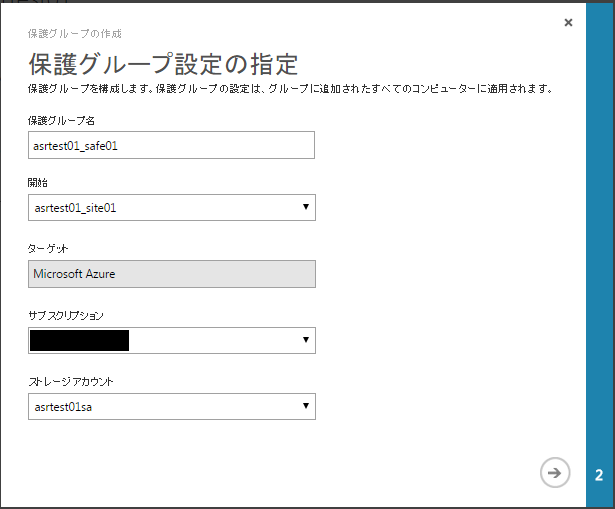

acrtest01のメニューから「保護グループの作成」を選択します。
ASR10

ASR11a
今回は
 保護グループ名:asrtest01_safe01
 ストレージアカウント:asrtest01sa
と入力します。(上記以外はデフォルト値を使用)
なおストレージアカウントをプルダウンで選ぶのですが、
ストレージアカウントの冗長設定をジオ冗長にしていないと、
プルダウンのリストに表示されないので注意してください。

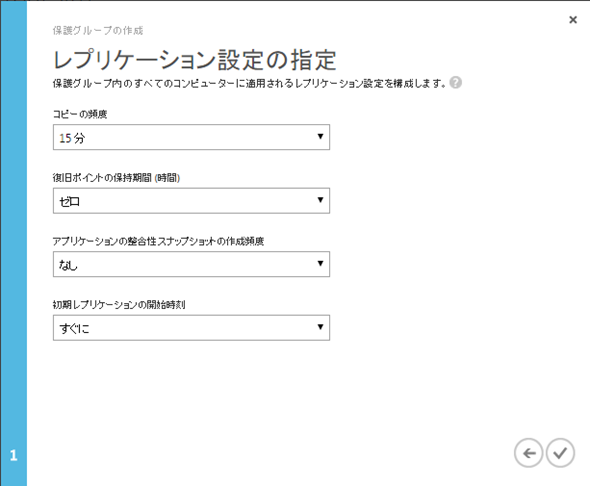

次に進むとレプリケーションの設定となります。
ASR13
今回は
 コピーの頻度:15分
 復旧ポイントの保持期間:ゼロ
 アプリケーションの整合性スナップショットの作成頻度:なし
 初期レプリケーションの開始時刻:すぐに
と、すべてデフォルト値のままとします。

なお、完了してもすぐに同期が開始されるわけではありません。
以下に記載している、「保護する仮想マシンを登録した時」に、
すぐに同期が開始される という意味になります。


6.2. 保護対象仮想マシンの登録

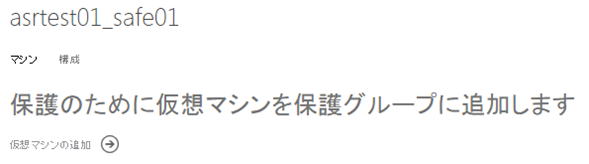

acrtest01のメニューから「保護された項目」⇒「保護グループ」⇒「asrtest01_safe01」⇒「仮想マシンの追加」を選択します。
ASR13

すると画面上に、仮想サーバー上で動いていた仮想マシンの一覧(今回はhvsrv101のみ)が表示されます。

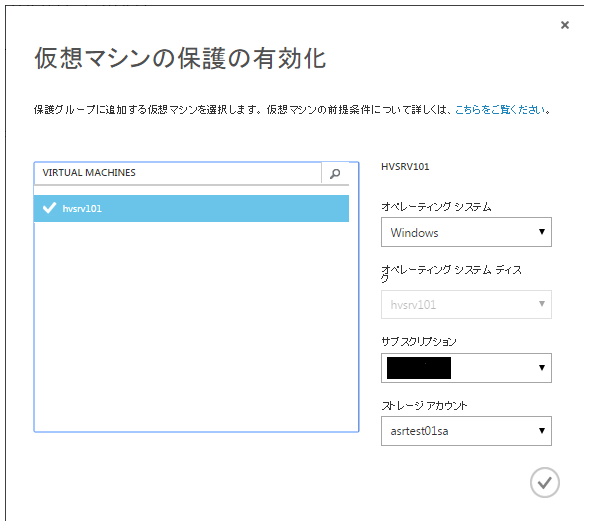

hvsrv101を選択すると情報の入力を求められます。
ASR15
今回は
 オペレーティングシステム:Windows
 ストレージアカウント:asrtest01sa
と入力します。(上記以外はデフォルト値を使用)
完了すると、同期が開始されます。

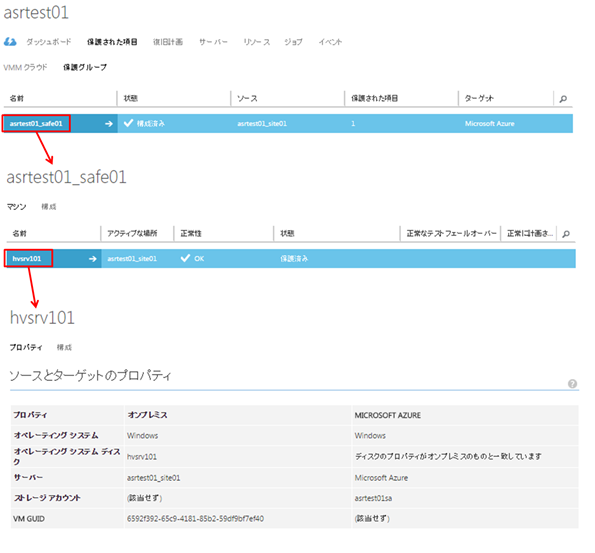

上記で設定作業は完了です。ちなみに同期が完了すると、下記のような感じになります。

<ASR>
ASR15

ASR16

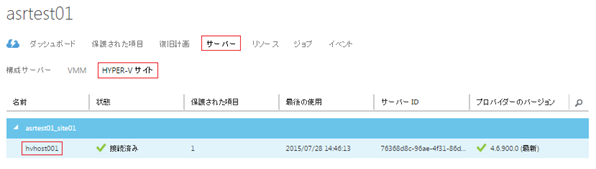

仮想化サーバーとしてhvhost001、仮想マシンとしてhvsrv101が登録されているのがわかります。

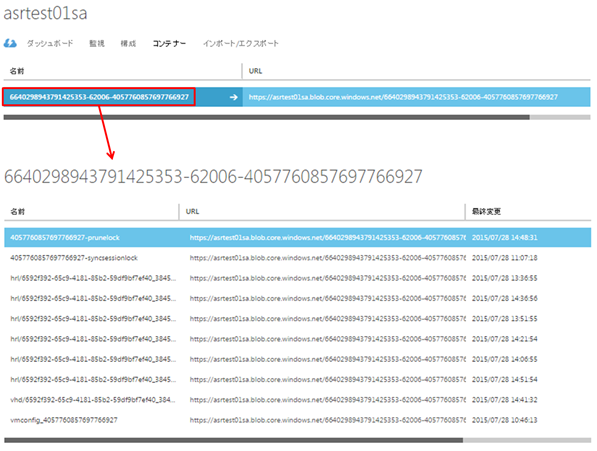

<ストレージアカウント>
ASR17
ストレージアカウントのコンテナー内に、それっぽいデータが色々と取得されているのがわかります。

今回はここまで。
次回はAzure環境上へのフェールオーバーを試してみたいと思います。
